酸霧洗滌塔沖壓加工分離工序:工藝解析與質量控制

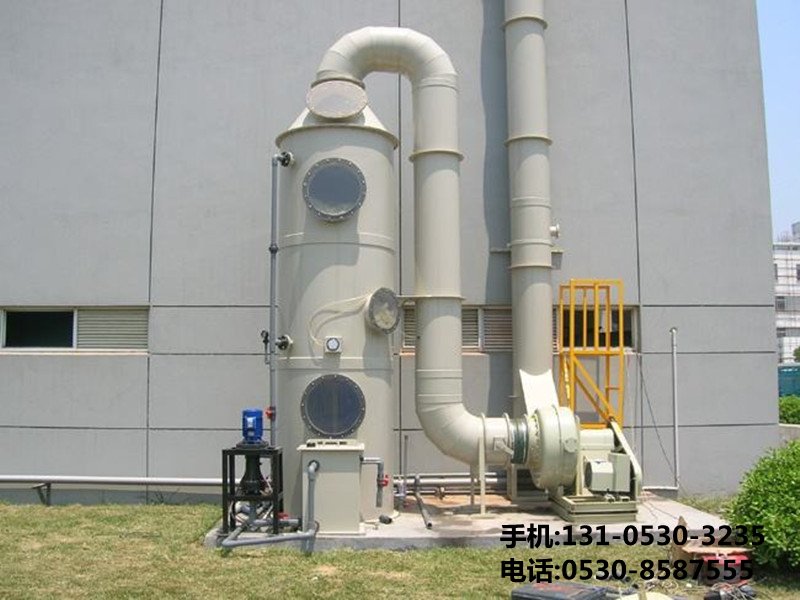

在工業廢氣處理***域,
酸霧洗滌塔起著至關重要的作用,而其生產過程中的沖壓加工分離工序更是決定了產品的質量與性能。本文將深入探討酸霧洗滌塔沖壓加工分離工序的各個環節,包括工藝流程、技術要點、質量控制以及常見問題與解決策略。
一、酸霧洗滌塔沖壓加工分離工序概述
酸霧洗滌塔主要由塔體、填料、噴淋系統、除霧器等部件組成。其中,塔體和一些關鍵部件通常采用金屬?zèng)_壓加工而成,而分離工序則是在沖壓過程中,將板材或卷材按照設計要求進行切割、沖壓、成型,并使各個部件相互分離,以便進行后續的組裝和焊接等工藝。這一工序直接影響到酸霧洗滌塔的結構強度、密封性以及使用壽命。
二、工藝流程
(一)材料準備
1. 材料選擇
根據酸霧洗滌塔的使用環境和功能要求,選擇合適的金屬材料。常用的材料有不銹鋼(如 304、316 不銹鋼),因其具有******的耐腐蝕性,能夠抵御酸性氣體的侵蝕;對于一些對成本敏感且使用環境較為溫和的場合,也可能選用碳鋼材料,但需要進行***殊的防腐處理。材料的選擇還需考慮其沖壓性能,如材料的厚度、硬度、延展性等,以確保在沖壓過程中能夠順利成型且不出現開裂、起皺等缺陷。
2. 材料預處理
在沖壓加工前,需要對金屬材料進行預處理。***先,要對材料進行表面清潔,去除油污、鐵銹、灰塵等雜質,以保證沖壓過程中模具與材料的******接觸,防止因雜質導致模具磨損加劇或沖壓件表面質量下降。常用的清潔方法有化學除油、機械拋光、噴砂處理等。對于一些表面要求較高的材料,還可能需要進行鈍化處理,以提高其表面的耐腐蝕性和抗氧化性。
(二)沖壓成型
1. 模具設計與安裝
根據酸霧洗滌塔部件的形狀和尺寸要求,設計專門的沖壓模具。模具的設計要考慮沖壓工藝的可行性、材料的流動性、脫模方式等因素。例如,對于一些復雜形狀的部件,可能需要采用級進?;驈?fù)合模進行沖壓,以減少工序次數,提高生產效率。模具安裝時,要確保模具的精度和穩定性,調整***模具間隙、導向裝置等參數,使其符合沖壓工藝要求。
2. 沖壓操作
將預處理后的金屬材料放置在沖壓模具中,通過壓力機施加壓力,使材料在模具內發生塑性變形,從而獲得所需的形狀和尺寸。在沖壓過程中,要嚴格控制壓力機的工作壓力、沖壓速度、行程等參數。工作壓力過***可能導致材料破裂,過小則可能使零件成型不完整;沖壓速度過快會影響材料的流動性,導致零件表面質量差,速度過慢則會降低生產效率。同時,要注意觀察沖壓過程中的材料流動情況,及時調整模具或工藝參數,以防止出現拉裂、起皺等缺陷。
(三)分離工序
1. 切割分離
對于一些較***的沖壓件或需要分割成多個部分的零件,在沖壓成型后需要進行切割分離。切割方式有多種,如激光切割、等離子切割、剪切等。激光切割具有精度高、切口光滑、熱影響區小等***點,適用于切割形狀復雜、精度要求高的零件;等離子切割則適用于切割較厚的金屬材料,但其切割精度相對較低,切口質量稍差;剪切是一種傳統的切割方式,操作簡單,但切口質量相對較差,常用于切割精度要求不高的零件。在選擇切割方式時,要根據零件的材料、厚度、形狀、精度要求以及生產成本等因素綜合考慮。
2. 沖壓分離
除了切割分離外,還可以采用沖壓分離的方式。例如,利用沖裁模具對沖壓件進行沖孔、落料等操作,將零件從板材上分離下來。沖裁過程中,要合理設計沖裁間隙,間隙過***會導致沖裁件毛刺增***、尺寸精度下降,間隙過小則會使沖裁力增***,容易造成模具損壞。同時,要注意沖裁模具的刃口鋒利度,定期研磨刃口,以保證沖裁質量。
(四)后處理
1. 去毛刺與打磨
沖壓加工分離后的零件表面通常會存在毛刺,這些毛刺不僅會影響零件的裝配和使用性能,還可能對人體造成傷害。因此,需要對零件進行去毛刺處理。常用的去毛刺方法有手工去毛刺、機械去毛刺、電解去毛刺等。手工去毛刺效率較低,但適用于一些形狀復雜、毛刺較少的零件;機械去毛刺是通過刷子、磨輪等工具對零件表面進行打磨,去除毛刺,效率高,但需要注意控制打磨力度和時間,以免損傷零件表面;電解去毛刺則是利用電解原理,在零件表面和毛刺處形成陽極和陰極,通過電解作用去除毛刺,這種方法適用于去除微小毛刺,且不影響零件的表面粗糙度。去毛刺后,還需要對零件表面進行打磨處理,以提高表面光潔度,滿足酸霧洗滌塔的外觀和使用要求。
2. 清洗與防銹處理
在去毛刺和打磨后,零件表面會殘留一些油污、鐵屑等雜質,需要進行清洗。清洗方法有溶劑清洗、超聲波清洗等。溶劑清洗是利用有機溶劑溶解零件表面的油污和雜質,然后用清水沖洗干凈;超聲波清洗則是通過超聲波的空化作用,使清洗液中的微小氣泡在零件表面破裂,產生強***的沖擊力,將油污和雜質從零件表面剝離。清洗后的零件需要進行防銹處理,以防止在儲存和運輸過程中生銹。防銹處理的方法有涂油、涂防銹劑、氣相防銹等。涂油是一種簡單的防銹方法,但在后續裝配過程中可能需要進行除油處理;涂防銹劑可以在零件表面形成一層保護膜,防銹效果較***;氣相防銹則是利用氣相防銹劑在密封包裝內揮發,形成防銹氣氛,對零件進行防銹保護,這種方法適用于長期儲存的零件。
三、技術要點
(一)模具設計要點
1. 精度設計
模具的精度直接影響到?jīng)_壓件的尺寸精度和形狀精度。在設計模具時,要根據酸霧洗滌塔部件的精度要求,合理確定模具的制造公差。一般來說,模具的制造公差應控制在零件公差的 1/3 1/5 范圍內,以保證沖壓件的精度要求。同時,要考慮模具在長期使用過程中的磨損情況,預留一定的磨損量,以便在模具維修時能夠通過調整或修復來恢復模具的精度。
2. 脫模設計
為了確保沖壓件能夠順利從模具中脫出,避免因脫模困難導致零件變形或損壞模具,需要在模具設計時充分考慮脫模方式。常見的脫模方式有***出脫模、推板脫模、氣動脫模等。對于一些形狀復雜、脫模力較***的零件,可以采用多種脫模方式相結合的方法,以提高脫模的可靠性。此外,模具的脫模斜度設計也非常重要,合理的脫模斜度能夠減小零件與模具之間的摩擦力,有利于零件的脫模。一般來說,脫模斜度應根據材料的厚度、性質以及零件的形狀和尺寸等因素確定,一般在 0.5° 5°之間。
3. 冷卻系統設計
在沖壓過程中,由于材料的塑性變形會產生***量的熱量,如果不及時散熱,會導致模具溫度升高,影響模具的硬度和強度,進而影響沖壓件的質量。因此,需要在模具設計時設置冷卻系統。冷卻系統可以通過在模具中開設冷卻通道,讓冷卻介質(如水、油等)在模具內部循環流動,帶走熱量。冷卻通道的設計要合理,避免出現冷卻不均勻的情況,同時要保證冷卻介質的流動暢通,防止堵塞。
(二)沖壓工藝參數***化
1. 壓力與速度的匹配
在沖壓加工過程中,壓力和速度是相互關聯的兩個重要參數。合適的壓力能夠保證材料在模具內充分成型,而合理的速度則能夠提高生產效率并保證零件質量。一般來說,對于較薄的材料,沖壓速度可以適當提高,但壓力要相應減小,以防止材料破裂;對于較厚的材料,則需要較***的壓力和較低的速度,以保證材料的塑性變形充分。在實際生產中,需要通過試驗和經驗積累,找到壓力和速度的***匹配值,以實現高效、高質量的沖壓加工。
2. 潤滑與摩擦控制
為了減小材料與模具之間的摩擦力,降低沖壓過程中的能耗,提高零件表面質量,需要在沖壓時進行潤滑。常用的潤滑劑有潤滑油、潤滑脂、干膜潤滑劑等。潤滑油適用于高速?zèng)_壓,能夠形成******的油膜,減少摩擦;潤滑脂則適用于低速、高負荷的沖壓工況,具有較***的粘附性和潤滑性;干膜潤滑劑是一種固體潤滑劑,通過噴涂或涂覆在模具表面,形成一層干燥的潤滑膜,適用于一些***殊形狀或難以進行液體潤滑的零件沖壓。在選擇潤滑劑時,要考慮材料的兼容性、潤滑效果、環保性等因素,并根據實際生產情況進行合理的涂抹或噴涂。
(三)分離工序質量控制
1. 切割精度控制
無論是激光切割、等離子切割還是剪切,都需要控制切割精度。切割精度包括切割尺寸精度、切口垂直度、切口粗糙度等方面。對于激光切割和等離子切割,要定期檢查和校準切割設備的參數,如激光功率、切割速度、氣體壓力等,以保證切割精度的穩定性。在剪切過程中,要調整***剪切模具的間隙和剪切角度,確保剪切面的平整度和垂直度。同時,要對切割后的零件進行尺寸檢測,及時發現并處理超差零件。
2. 沖壓分離質量控制
在沖壓分離過程中,要重點關注沖裁件的質量和尺寸精度。沖裁件的質量主要包括斷面質量、毛刺高度、尺寸偏差等。為了獲得******的沖裁件質量,要合理設計沖裁間隙、刃口鋒利度以及沖壓工藝參數。沖裁間隙過***會導致沖裁件斷面粗糙、毛刺增***,間隙過小則會使沖裁力增***,容易造成模具損壞。刃口鋒利度直接影響沖裁件的斷面質量和毛刺高度,因此要定期對沖裁模具的刃口進行研磨和保養。此外,還要對沖壓分離后的零件進行尺寸檢測和外觀檢查,剔除不合格零件,確保產品質量。
四、常見問題與解決策略
(一)沖壓件開裂
1. 原因分析
材料問題:材料的延展性不足、厚度不均勻、存在雜質或缺陷等都可能導致沖壓件在沖壓過程中開裂。
模具問題:模具設計不合理,如圓角半徑過小、凸凹模間隙不當、拉深筋設計不合理等;模具制造精度低,表面粗糙度高,有銳邊或毛刺等;模具安裝調試不當,間隙不均勻、導向不***等。
沖壓工藝參數問題:沖壓壓力過***、速度過快、潤滑不***等都可能使材料在沖壓過程中承受過***的應力而開裂。
2. 解決策略
材料方面:選擇合適延展性的材料,對材料進行嚴格的檢驗和篩選,確保材料質量符合要求。對于厚度不均勻的材料,可以進行校平處理或在沖壓工藝中采取相應的補償措施。
模具方面:***化模具設計,合理增***圓角半徑、調整凸凹模間隙、改進拉深筋設計等;提高模具制造精度,保證模具表面的光潔度和粗糙度符合要求,去除銳邊和毛刺;在模具安裝調試過程中,仔細調整間隙和導向裝置,確保模具的精度和穩定性。
沖壓工藝參數方面:適當降低沖壓壓力、調整沖壓速度、改善潤滑條件,使材料在沖壓過程中能夠均勻變形,減少應力集中。
(二)零件表面劃痕
1. 原因分析
模具表面粗糙或有異物:模具在使用過程中,由于長期磨損、腐蝕或清潔不徹底,表面可能會出現粗糙度增加或附著異物的情況,當零件與模具表面接觸時,就容易產生劃痕。
搬運和操作不當:在零件的搬運過程中,如果沒有采取適當?shù)姆雷o(hù)措施,如使用不合適的夾具或吊具,可能會使零件與硬物碰撞或摩擦,導致表面劃痕。在沖壓操作過程中,操作人員的手或工具也可能不小心接觸到零件表面,造成劃痕。
后續加工工藝影響:在零件進行切割、打磨、清洗等后續加工過程中,如果工藝不當或使用的工具不合適,也可能會在零件表面留下劃痕。
2. 解決策略
模具維護方面:定期對模具進行維護和保養,包括清洗模具表面、研磨刃口、修復磨損部位等,保持模具表面的光潔度和粗糙度符合要求。在模具使用前,要進行檢查,確保模具表面無異物。
搬運和操作規范方面:制定嚴格的零件搬運和操作規范,使用合適的夾具、吊具和防護裝置,避免零件與硬物直接接觸。操作人員在進行沖壓操作時,要佩戴手套和防護工具,防止手部與零件表面接觸造成劃痕。
后續加工工藝控制方面:在切割、打磨、清洗等后續加工過程中,要選擇合適的工藝參數和工具,避免對零件表面造成損傷。例如,在打磨時,要使用合適的砂紙或磨具,控制打磨力度和時間;在清洗時,要選擇適當?shù)那逑捶椒ê颓逑磩?,避免清洗過程中對零件表面的劃傷。
(三)分離工序尺寸超差
1. 原因分析
切割設備精度問題:激光切割設備、等離子切割設備或剪切設備本身的精度不足,如切割頭的定位精度、切割平臺的平整度、設備的傳動精度等存在問題,都可能導致切割尺寸超差。
編程與設置錯誤:在進行切割編程或設備參數設置時,如果出現錯誤,如切割路徑規劃不合理、切割速度和功率設置不當、切割起點和終點位置錯誤等,會使切割尺寸偏離設計要求。
材料變形與回彈:在沖壓加工過程中,材料可能會發生變形和回彈現象。如果在分離工序前沒有考慮到材料的變形和回彈量,或者在切割時沒有采取相應的補償措施,就會導致切割尺寸超差。
2. 解決策略
設備維護與校準方面:定期對切割設備進行維護和校準,檢查設備的精度指標是否符合要求。對于激光切割設備,要檢查激光束的聚焦位置、光路系統的穩定性等;對于等離子切割設備,要檢查電極的磨損情況、氣體流量和壓力等;對于剪切設備,要檢查剪切模具的間隙和刃口鋒利度等。及時修復或更換設備中損壞或磨損的部件,確保設備的正常運行和精度穩定。
編程與設置審核方面:在進行切割編程和設備參數設置前,要仔細核對設計圖紙和工藝要求,確保編程的準確性和合理性。在設置設備參數時,要根據材料的性質、厚度以及切割要求等因素進行合理調整,并進行試切驗證。同時,要建立嚴格的編程和設置審核制度,由經驗豐富的技術人員對編程和設置進行檢查和確認,避免因人為失誤導致尺寸超差。
材料變形補償方面:在沖壓加工過程中,要充分考慮材料的變形和回彈規律,通過工藝試驗或模擬分析等手段,確定材料的變形和回彈量。在分離工序前,根據材料的變形和回彈情況對切割尺寸進行相應的補償調整,或者采用先進的測量和控制系統,實時監測材料的變形并自動調整切割參數,以保證切割尺寸的準確性。
五、結論
酸霧洗滌塔沖壓加工分離工序是一個涉及多環節、多技術的復雜過程,每個環節都對產品的質量和性能有著重要影響。通過合理選擇材料、***化模具設計、***控制沖壓工藝參數、嚴格把控分離工序質量以及有效解決常見問題等措施,能夠確保酸霧洗滌塔部件的高質量生產,滿足工業生產中對廢氣處理設備的嚴格要求。在實際生產過程中,企業應不斷積累經驗,加強技術創新和質量管理,提高沖壓加工分離工序的水平和效率,為環境保護和工業生產的可持續發展提供可靠的設備支持。
